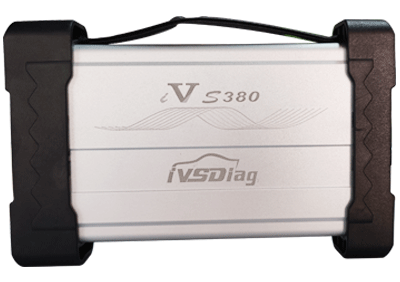

IVS380
IVS380无线示波器专门用于柴油车或汽油车的电子电路和电气部件的测量和分析，为每一类部件的测量提供测试方法和波形参考， 让您更方便诊断汽车的故障，同时配备强大的长时间记录数据和回放波形功能，让您的测量得心应手。
主要配件
主机
轨压线
绿插针
红插针
延长线*2
示波套线*2
红信号夹*2
黑信号夹*2
BNC测试线*2
使用手册
600A电流夹（选配）
80A电流夹（选配）
示波器功能

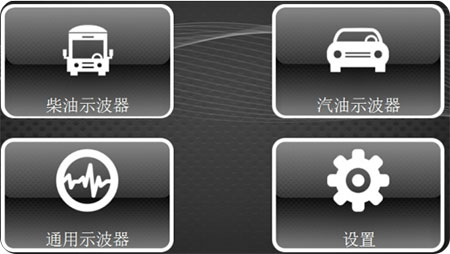

示波器主菜单
柴油示波器
柴油示波器包含传感器测量，执行器测量，电气系统测量及轨压测量
汽油示波器
汽油示波器包含传感器测量，执行器测量，点火系统测量，通讯网络测量及高级测试
柴油柴油专用示波器菜单方便，清晰，用户可以一键进入测量界面。轨压菜单直接测
轨压压力，智能判断轨压状态。
汽油示波器是汽油专用示波器菜单可以类型全面、直接。高级功能充分发挥两个通道
的配合，方便用户进行分析正时校正功能
1

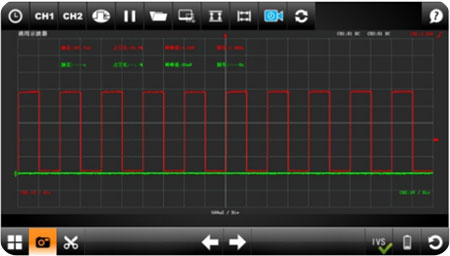

示波器主界面
主界面包含功能窗口，波形显示窗口，波形拖动，触发位置拖动，参数显示，
波形水平位置拖动，电平信息显示，波形基本信息显示以及系统常用功能按钮
2

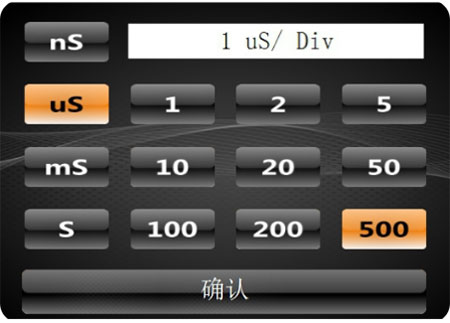

频率设置窗口
频率设置分为两部分单位和数值，通过两部分的选择您可以设置不同的采集时基（5ns/div ，100s/div，按 1 2 5
进制方式步进）让波形更清晰易读。
3

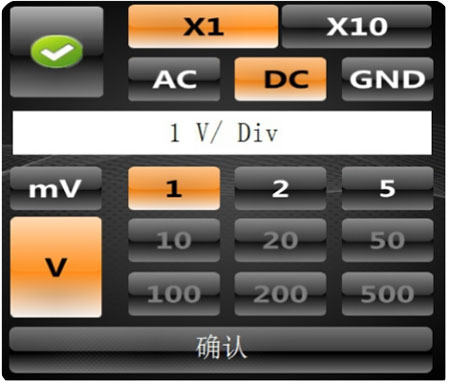

幅值设置窗口
幅值设置分为两部分单位和数值，通过两部分的选择您可以设置不同的衰减倍数，可以设置（5mV/div ～
5V/div）的垂直电压，以及相应通道的探针衰减（x1,x10）和AC,DC,GND信号耦合。
4

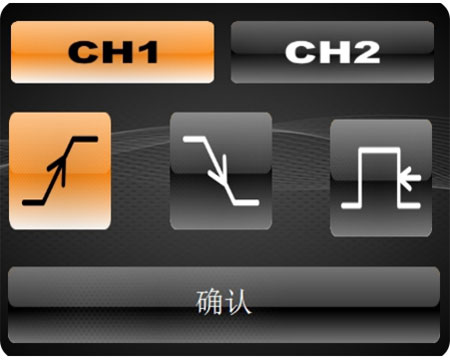

触发设置窗口
触发窗口可以为您需要观察的通道设置上升沿，下降沿和电平信号触发
5

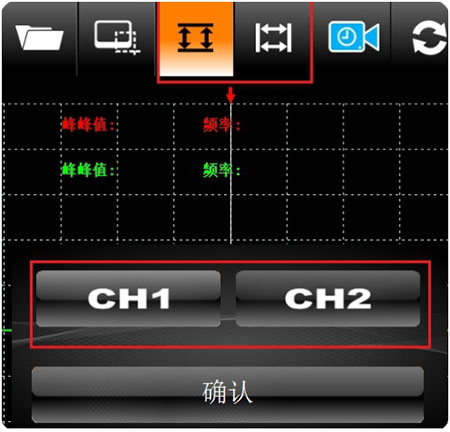

测量设置窗口
测量设置窗口可以测量相应通道的波形垂直电压参数和水平时间参数
6

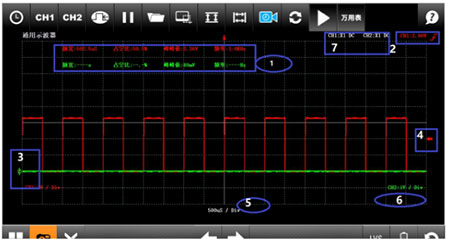

波形显示窗口
波形显示窗口除了主显示波形窗口外，还包含6个部分的信息显示
1. 测量参数显示，系统会自动计算波形所需要的测量参数
2. 触发电平方式和触发电平电压
3. 波形的零点位置，可以拖动箭头来移动波形
4. 波形的触发电平所在位置，可以拖动箭头来改变触发电平
5. 采集频率显示
6. 测量通道的幅值显示
7. 测量通道的耦合信息显示

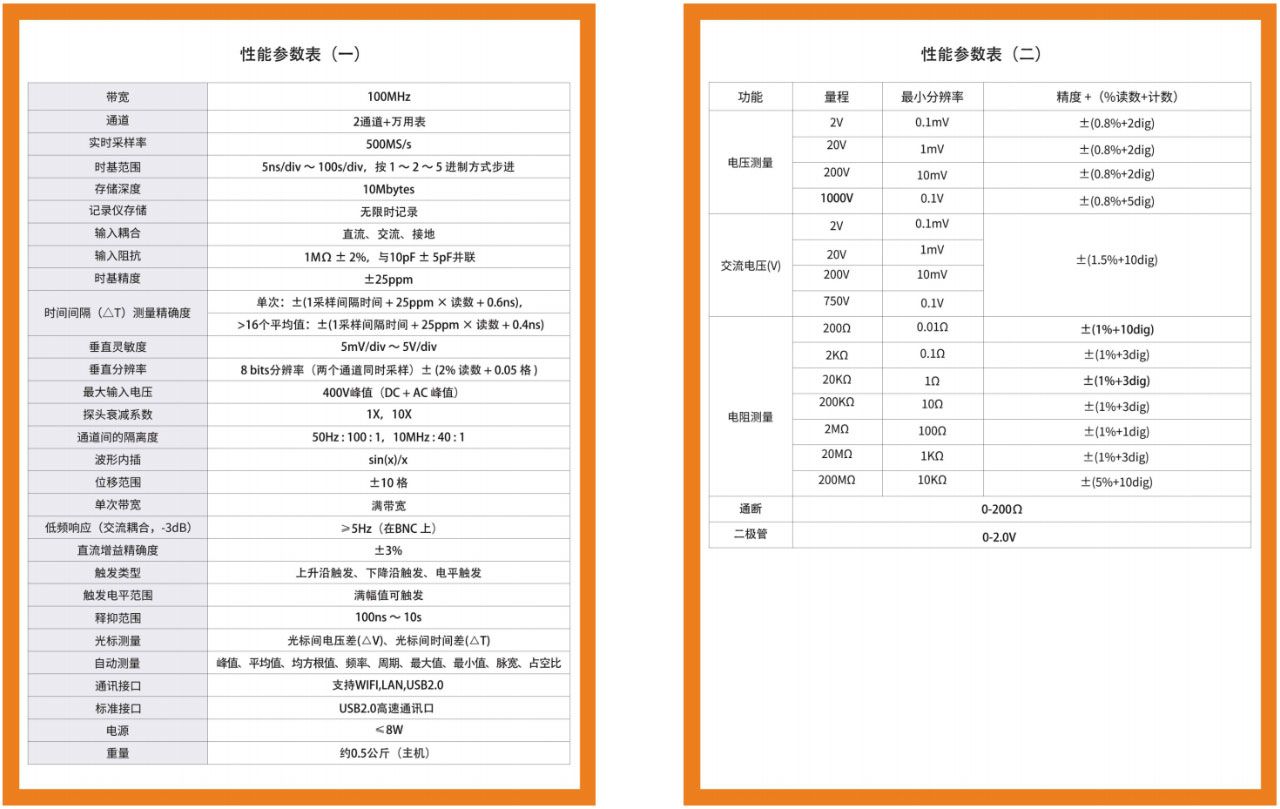

技术参数
