如何连结示波器 :-
主点火线路测试

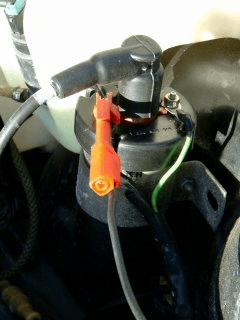

在iVS180的通道1上插入一个20：1的衰减器(选配)，在衰减器的另一端插入BNC测试头。 将黑色鳄鱼夹夹在黑色表笔上，将绝缘尖探头夹在红色表笔上。将黑色鳄鱼夹夹在电池负极上并且用绝缘表笔探测线圈负极（或1号）端子，如图3-1-1示。

图. 3-1-1

示例波形显示在整个测试期间电压较高，所以示波器刻度要调整好。在测量电压超过40伏时一定要用衰减器。

当示例波形在屏幕上显示出来时，就可以按空格键开始观察实时读数了。

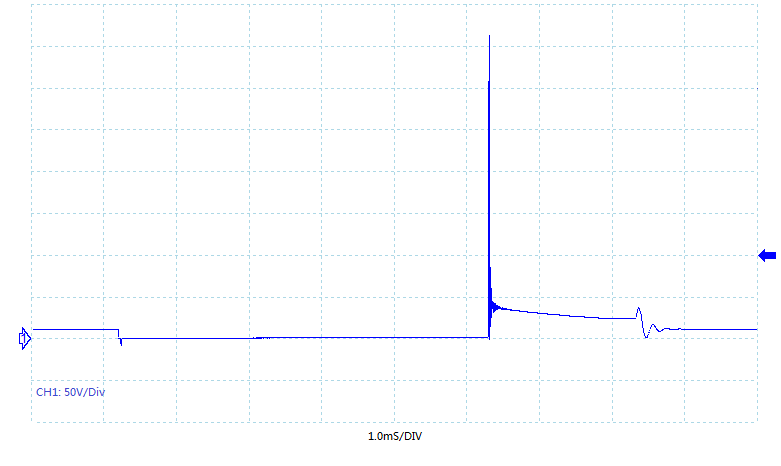

单缸主点火示例波形

主点火波形注意点

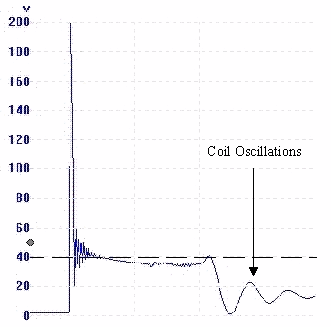

主点火波形监测点火线圈负极读数。线圈地极可产生超过350伏电压。在主点火图中有几个部分需要仔细检查。波形显示，在示波器中央的水平电压线是大约为40伏的连续电压，它突然降低得很厉害，这被称为线圈摆振，如图3-1-2所示。

图. 3-1-2	图. 3-1-3

上述的水平电压线长度是“火花持续时间”或“燃烧时间”，精确数值为1.036ms，如图3-1-3所示。线圈摆振时期应当最少有4到5个极点（包括最高点和最低点）。缺少极点表示线圈应更换为另一相配线圈。

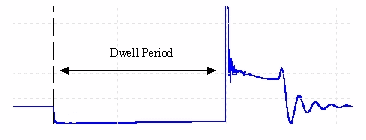

在闭合时间之前，初级线圈没有电流通过（图3-1-4），此时线圈被搭铁，电压降到零。点火放大器控制闭合时间，闭合时间长度决定于建立起约8amps的电流所需时间。当这个先决电流达到时，放大器停止增加初级电流，一直保持到线圈搭铁被移除，即点火的精确时间。

图. 3-1-4	图. 3-1-5

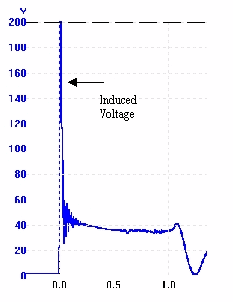

波形中间的竖直线超过200伏，这称为“感应电压”。它产生于磁感应过程。在点火点，线圈地极电路被移除，通过线圈的磁场迅速瓦解，感应出介于150到350伏的平均电压（图3-1-5），线圈输出高压将与感应电压成比例。最高感应电压有时称为初级峰值电压。

初级点火线圈技术资料

初级点火线圈由于它构成了点火电路的第一部分而得名。此电路作为次级高压输出的前提。在过去几年中，初级电路从基本的触点式、电容式发展到无分电式和现在流行的每缸一线圈式系统， 所有这些点火系统都是从磁感应定律演化发展出来的。

磁感应

感应电压取决于：

闭合时间
