电子燃油泵
用600安培电流钳
如何连接示波器 |
|
波形示例和注意点 |
|
技术资料 |
测试时如何连接示波器:-
电子燃油泵
在iVS180的通道1上插入香蕉测试线。在测试线的4mm槽上接上低电流钳，如图2-5-1确定电流钳打开电源并且9伏电池状态良好。
图. 2-5-1
因为电流相当低，所以不能有其它电负荷影响波形。电流钳应当夹在油泵电源线上（如图2-5-2）或夹在一个更好操作的地方，那就是桥接在油泵继电器上的装有保险丝的”跳线“上，监测这里拉走的电流。还可以通过移除油泵保险丝并用类似方法桥接两个端子的方式来测量。
图.2-5-2

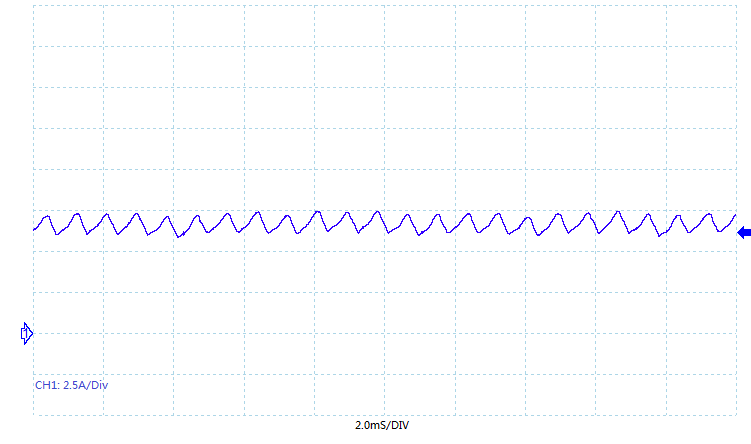

电子燃油泵波形示例
燃油泵电流波形注意点
波形显示出换向器每个独立区域的电流。大部分的油泵有6到8个区域，波形上的重复点可以指出磨损和将要发生的失效。示例波形中可以看到当油泵转过720度时，在某个区域上电流总是较低。此例中每转有8个区域。
油泵电流由燃油压力决定，但在油压为75psi的Bosch K-Jetronic机械燃油喷射系统中不能超过8安培。
技术资料-电子油泵
因为进入油泵的燃油被转子室压缩并以高压通过油泵，这种类型的高压油泵称为转子油泵。油泵可以产生8bar(120psi)的压力，传输速率约为4到5升每分钟。在油泵内有一个压力释放阀 ，当滤清器、油管或其他可能的原因造成堵塞时，阀体在8bar压力情况下会离开阀座释放压力。油泵另一端安装一个单向阀，当油泵电源切断时，关闭回到油箱的管道，保持系统油压。
系统中的正常操作压力约为2bar（30psi)，在此压力下油泵电流约为3到5安培。通过油泵电枢的燃油会被点火，但由于氧气缺乏，燃油不会爆炸。

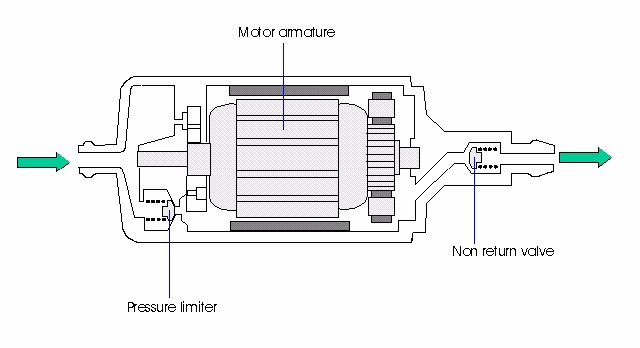

图. 2-5-3 显示电子燃油泵的剖面图。
图2-5-4显示在油箱中的浸没油泵 。

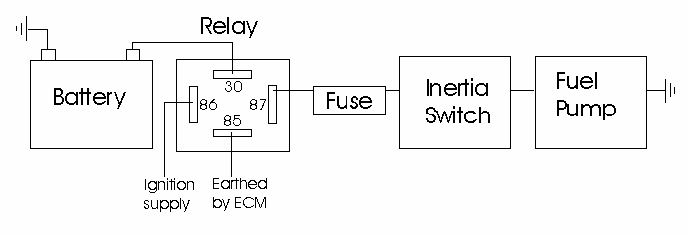

图2-5-5 显示一个现代ECM控制地极的油泵继电器典型线路图。
