如何连接示波器:-
Bosch CDi 流量控制阀

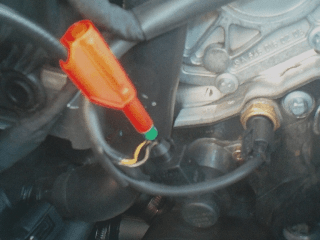

连接 BNC 测试接口到示波器通道 1 . 将黑色的鳄鱼夹连接到黑色表笔头 （负极）上，然后夹到适当的地极端；将 绝缘绝缘探针连接到红色表笔头 上（正极），然后把绝缘探针插到流量控制阀上，如图 2-9-1. 如果有向外伸出接头就可以省略加上接头这一步骤。

图 2-9-1

这个阀有两个接口连接：正极点火线接口（15）和地极接口。

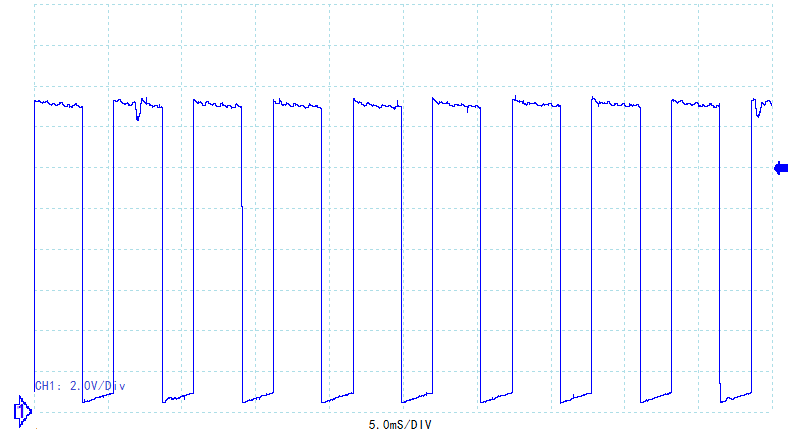

CDi 流量控制阀示例波形

CDi 流量控制阀波形注意点

柴油共轨喷射系统（CDi）中的流量控制阀是一个执行器，它通过由控制单元提供的点火正极（15）与负极占空比，来控制流量阀。

技术信息――共轨系统

流量控制阀（也称配流阀）用于控制从低压端或燃油端流入高压泵的柴油流量。

更多的柴油进入高压泵活塞室意味着会产生更高的输出压力，共轨系统中压力也会变高。反之压力会变低。控制输到高压泵的柴油数量，可降低燃油的温度（因此可不需要燃油冷却器），也可以减少高压泵的负荷。

有错误的波形――排除故障

当怀疑有信号故障时，可以测试连接在控制单元与压力调节阀之间的导线。

当测试数据时，需要 CDi 控制单元有电源并且要接地良好。
