霍尔效应分电器拾波
如何连结示波器 |
|
示例波形和注意点 |
|
技术资料 |
测量时如何连接示波器:-
霍尔效应分电器拾波
在 iVS180的通道A上插入一个BNC测试头, 将大黑色鳄鱼夹插在黑色表笔上，在红色端头插上绝缘探针。探测传感器三条连线。三条连线为：电源线，地线和霍尔效应输出线。霍尔效应开关信号通常在中间端子上，霍尔效应输出如本页波形示例所示。

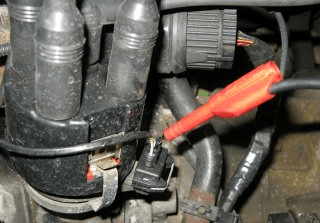

图.1-22-1 显示检测霍尔效应传感器插头线束 。
不同的引擎速度下检查信号要调整时基。

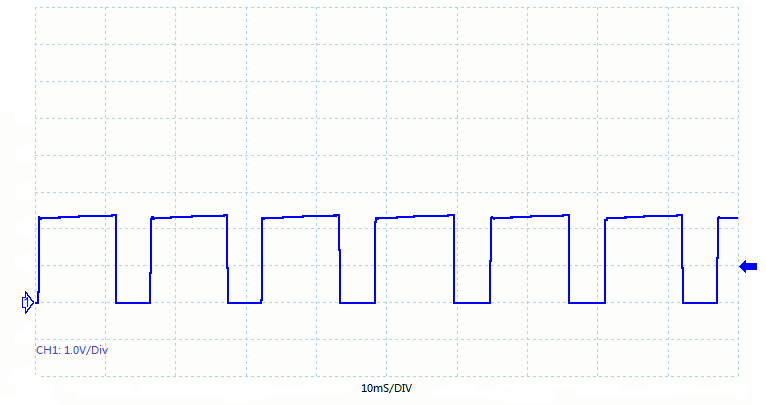

霍尔效应分电器拾波波形示例
霍尔效应分电器拾波注意点
这种触发设备是一种产生简单的“开/闭”方波输出信号以供点火模块确认和加工的数字开关。触发器上有一个有缺口的转动金属盘。通过缺口的磁场效应使电压流动停止。当“缺口”关闭时流动恢复。这个动作产生一个被ECM或放大器接受的数字方波。传感器有三条特征性的连线：电源线，地线和输出信号线。当观察方波波形时振幅会变动，但这并不成为问题，因为频率才是重要的，而不是电压值。当霍尔效应触发器电压降到0伏，线圈点火。这发生在金属转盘上的“缺口”打开时。
技术资料 - 霍尔效应分电器拾波
这种触发设备是一种产生简单的“开/闭”方波输出信号以供点火模块确认和加工的数字开关。触发器上有一个有缺口的转动金属盘。它在电磁体和半导体间转动。传感器通过转动的金属盘缺口来触发，金属盘在电磁体和半导体接收器间转动。半导体接收器如果探测到磁场则成为导体，如被屏蔽，则成为绝缘体。磁场通过两个物体间转动的转盘来开闭。
磁场通过“窗口”将停止电压的流动，“窗口”关闭时重新恢复流动。这个动作产生一个ECM或放大器能识别的方波，不再需要额外的Schmitt 触发线路将模拟信号转换为数字信号。 Schmitt 触发器用于永磁拾波放大器。此电路还被称为模/数转换器。
由于此种传感器的输出便利，所以在其它许多设备上被采用，包括车速传感器和里程计上。
传感器有三条特征性的连线：电源线，地线和输出信号线。当观察方波波形时振幅会变动，但这并不成为问题，因为频率才是重要的，而不是电压值。当霍尔效应触发器电压降到0伏，线圈点火。这发生在金属转盘上的“缺口”打开时。
 |
|
图. 1-22-2
|
 |
|
图. 1-22-3
|

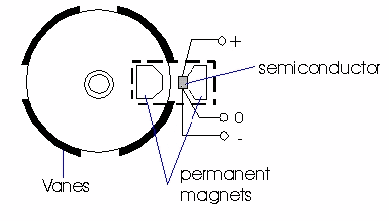

图1-22-2 显示霍尔效应拾波器图 ，标记了“0”的端子是霍尔电压输出。 图1-22-3显示霍尔效应分电器 。
