节气门位置传感器

如何连接示波器

波形示例和注意点

技术资料

在检测节气门位置传感器时如何接示波器

在iVS180的通道1上插入一个BNC测试头, 将大的黑色鳄鱼夹插在黑色表笔上，将绝缘尖探头插在红色表笔上。将黑色鳄鱼夹夹在电池负极上并且用绝缘表笔探测节气门开关输出（看下文注意点）。在iVS180 的通道2上插入BNC测试头，将绝缘尖探头夹在红表笔上，探测节气门踏板开关输出。如图1-21-1

注意：此开关通常由三部分组成
(i)怠速回路触点
(ii) 全负荷回路触点
(iii) 接地点
检查待测系统技术参数。

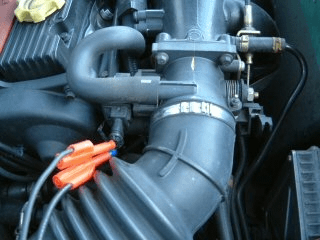

图. 1-21-1 显示双程追踪的节气门位置开关触点探头

节气门位置开关波形示例

波形注意点

节气门开关是5伏电压下的三线设备（早期是十二伏）节气门开关的作用是将节气门运动位置信息传送给ECM。此设备可以几种方式开关，所以在测试时须有车型资料。传感器内有两套触点，这使我们可以区分节气门的三级的运动位置。
如下：

• 节气门关闭
• 节气门部分开启
• 节气门完全开启（有时指节气门大开--WOT）

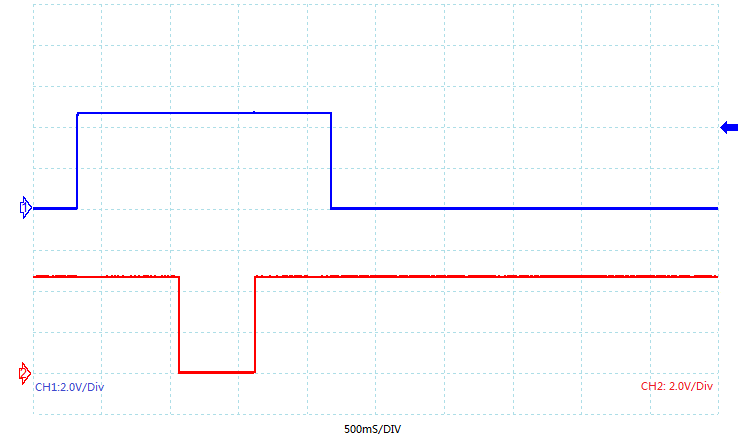

示例波形显示一个监测两个开关触点的双程追踪图形，节气门从关闭到全开，又回到关闭。兰色波形是怠速回路触点电压波形，一旦节气门开始动作此开关打开，电压从0V变成5V，并且保持在5V的状态（即使节气门全开）直到节气门回到怠速位置。红色波形是全负荷回路触点电压波形，在节气门开启状态下保持5V，如果节气门在全开560ms时间后，开关瞬间打开，电压变成零，之后又回到5V。

节气门位置传感器技术资料

节气门开关是被节气门蝶型轴控制的三线双触点设备。它将节气门关闭、开启或大开（90%打开）的信息传递给ECM。节气门打开时开关将信号传给ECM告知此时为巡航/部分负荷状态。节气门大开时另一触点关闭，信号传递到ECM以使之在加速时提供额外的加浓供油。
