Bosch 共轨柴油机进气压力传感器
如何连接示波器 |
|
示例波形和注意点 |
|
技术资料 |
测试时如何连接示波器 :-
Bosch 共轨柴油机系统上的进气压力传感器
在 iVS180 的通道1上插入一个BNC测试头, 将大黑色鳄鱼夹插在黑色表笔上，将绝缘尖探头插在红色表笔上。将黑色鳄鱼夹夹在电池负极上并且用绝缘表笔探测进气压力传感器输出端子，如图 1-2-1
图1-2-1
在测试进气压力传感器时，为捕获输出需要几次尝试以“集中”波形。
当示例波形显示在屏幕上时，可以按空格键以观察实时读数。迅速踩下油门，从怠速到节气门全开以观察波形。

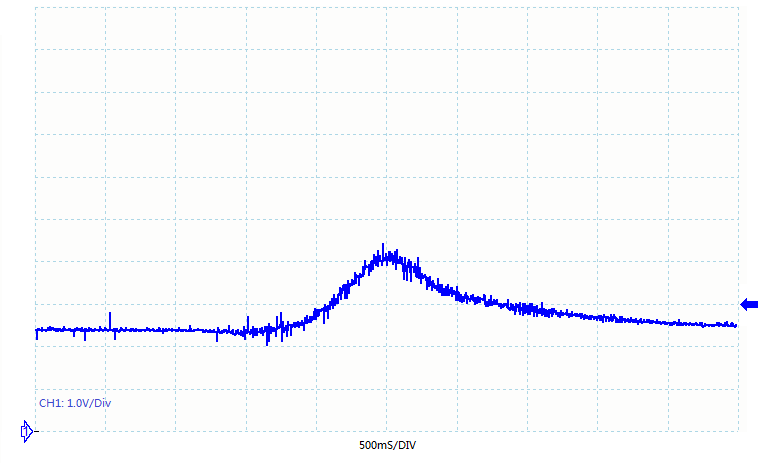

Bosch 共轨柴油机进气压力传感器波形示例
Bosch 共轨柴油机进气压力传感器波形注意点
进气压力传感器产生的输出波形应与示例所示类似。示波器上显示的电压应当与引擎涡轮增压器产生的推进压力成正比。怠速时电压约为1.5-2.0伏，随压力增加而增加，最大达到约为4.0伏。波形上显示的“变动”是由引擎感应冲程的轻微压力变化造成的。
技术资料- 进气压力传感器
传感器有通道连接到进气歧管内，用传统的压电应变方式测量。
传感器有以下三条导线：
- 1号端子 = 12伏电压
- 2号端子 = 接地线
- 3号端子 = 输出电压信号
