霍尔效应车速感应器
如何连结示波器 |
|
示例波形和注意点 |
|
技术资料 |
如何连结示波器 :
测试霍尔效应车速感应器
在iVS180的通道1上插入一个BNC测试头, 将黑色鳄鱼夹夹在黑色表笔上，将绝缘尖探头夹在红色表笔上。
方法1：顶起驱动轮，将牢靠的地面支撑顶在轴下面，探测三条连线（电源，地极和输出）。监测霍尔效应输出--车速增加时，频率也增加，此时时间刻度要改变。
方法2：用车内可移动电脑配上iVS180路试车辆，确定霍尔效应输出，注意使测头远离热源和运动物体。
图. 1-14-1
图 1-14-1 显示测试变速箱车速表驱动器上的传感器

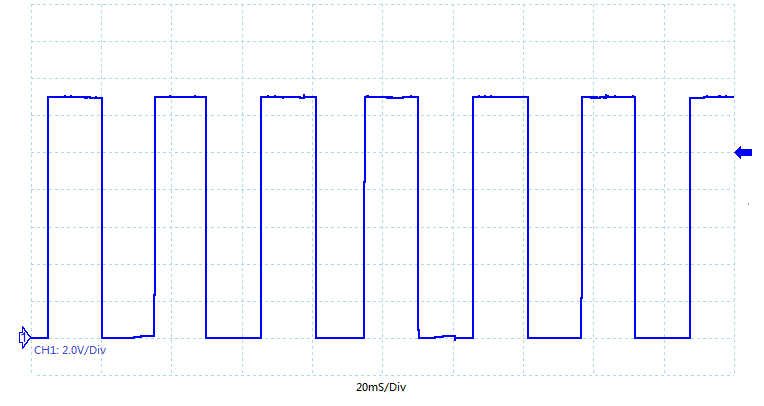

霍尔效应车速感应器波形示例
车速传感器波形注意点
当车辆减速或静止时，ECM通过车速传感器提供的信息来调整怠速。车速传感器是一个三线设备，12V电源线，地线和一条12V方波输出线。
为取得适当的车速传感器电路输出，将车辆的一个轮子举起，在悬挂下方放一个轴支撑，启动发动机，挂入一个档位，可以观察到一个0到12伏的方波形。车速传感器频率随车速增加而增加，在万用表上用频率档也可检测到。车速传感器可以装在变速箱的车速表驱动器上，也可以装在车速表头的后方。
车速传感器技术资料
车速传感器在现代的汽车中普遍使用，它们的功用是将汽车运动信息提供给ECM。当车辆减速或静止时，控制中心现在有调控怠速的能力。车速传感器可以装在变速箱的车速表驱动器上，也可以装在车速表头的后方。
典型的车速传感器可以是产生模拟输出的磁感应传感器，也可以是产生方波信号的电压驱动单元。如三线霍尔效应元件和两线簧片开关。
图. 1-14-2 显示装在车速表驱动器上的典型车速传感器和驱动器线。
感应拾波器测试结果象曲轴角度传感器一样，是正弦波形图和普通的电阻测试。 霍尔传感器和簧片开关提供方波波形，象磁感应传感器一样，可以通过示波器观察。
